Cyfrowy styk Up0 w systemach elmeg
|
|
Jedną z wielu zalet systemów elmeg jest ich otwarta architektura i korzystanie ze standardowych
interfejsów, do których podłączać można nie tylko urządzenia marki elmeg. Przykładem może być cyfrowy 4-żyłowy interfejs S0.
Co zrobić jednak w przypadku, gdy w budynku istnieje już instalacja kablowa, ale jest ona "analogowego" typu tzw. jednoparowa
czyli 2-żyłowa i nie ma możliwości położenia nowego okablowania dla urządzeń cyfrowych? Odpowiedzią jest 2-żyłowy interfejs
Up0. Systemy elmeg ICT mogę być rozbudowywane o moduły z 4 lub 8 portami Up0. W przypadku rozszerzeń ICT880xt/ICT880xt-rack

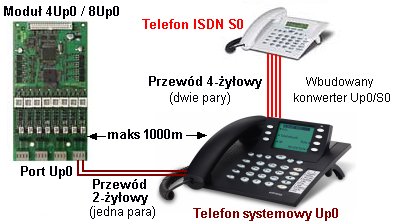

dla systemów ICT880/ICT880-rack producent umieścił w nich fabrycznie 6 portów Up0. Poniższy rysunek przedstawia zasady
instalacji Up0:
|
|
Najważniejsze właściwości i aspekty związane z portem Up0:
- Port Up0 podobnie jak S0 oferuje 2 kanały cyfrowe B (dwa połączenia jednocześnie). Oznacza to, że w przypadku
modułu 8Up0 uzyskujemy 16 jednoczesnych kanałów B.
- Łatwa instalacja dzięki wykorzystaniu 2-żyłowego okablowania i braku konkretnej polaryzacji przy podłączaniu do
gniazdek/patch paneli (kolejność żył nie ma znaczenia)
- Odległości od portu Up0 w centralce/module do urządzenia końcowego nawet 1000m
- Do portu Up0 podłączyć BEZPOŚREDNIO można TYLKO jedno urządzenie ze stykiem Up0, generalnie jest to konwerter sygnału
2-żyłowego Up0 na sygnał cyfrowy standardowego styku 4-żyłowego S0:
- telefony systemowe CS290-U i CS410-U (posiadają wbudowany konwerter Up0/S0)
- telefony CS290 | CS400xt i CS410 po zainstalowaniu w nich modułów konwertera Up0/S0
- telefony CS290-U i CS410-U posiadają wbudowany konwerter z jednym stykiem S0, do którego podłączyć można drugie
urządzenie cyfrowe np. modem ISDN, telefon ISDN (patrz rysunek), dzięki czemu w pełni możemy wykorzystać 2 kanały
cyfrowe oferowane przez port Up0 (oczywiście każde z tych urządzeń pracuje niezależnie, ma swoje numery telefoniczne)
- W przypadku modułu 8Up0 istnieją następujące ograniczenia przy rozbudowie poszczególnych central ICT (*):
- ICT46: obsługuje maks. 1 moduł 8Up0 (od firmware 1.5x)
- ICT88: z zasilaczem 45VA obsługuje maks. 1 moduł 8Up0
- ICT88: z zasilaczem 75VA obsługuje maks. 2 moduły 8Up0 (od firmware 1.5x)
- ICT880 z zasilaczem 45VA: obsługuje maks. 1 moduł 8Up0
- ICT880 z zasilaczem 75VA: obsługuje maks. 2 moduły 8Up0
- ICT880xt: obsługuje maks. 1 moduł 8Up0
(*) Obecnie centrale wyposarzane są w zasilacze 75VA, uwagi dotyczą głównie rozbudowy central
zakupionych dawniej.
|
|
|
|
|
|
|
